Mecanismo de calibración y obturación (COM) del MTG

La misión MTG (Meteosat de Tercera Generación) la componen seis satélites instalados en dos plataformas diferentes, MTG-I y MTG-S que, a su vez, cuentan con dos instrumentos claves: por un lado, la cámara flexible combinada FCI (Flexible Combined Imager) y, por otro, la sonda infrarroja IRS (InfraRed Sounder), integrados cada uno en su respectiva plataforma y cuya principal misión es la realización de labores de observación complementarias.

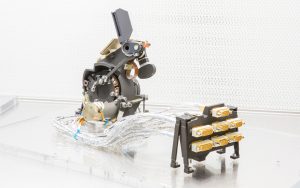

El sistema de calibración y obturación (COM) para el FCI propuesto por Sener es similar a una rueda de filtros que gira para posicionar el elemento elegido y en la que están integrados los dispositivos ópticos, el cuerpo negro, los filtros y el obturador. Por su parte, el sistema de calibración y obturación (COM) para el IRS cuenta con un mecanismo de espejo que, mediante el giro en un eje, selecciona entre la calibración con el cuerpo negro, la calibración con los filtros de densidad neutra, el obturador o la posición de observación.

• Características:
• Habilita la calibración Visual y NIR (con MNDs) con filtros MND (Densidad Neutral Metálica).
• Permite la calibración IR con BB (Cuerpos Negros).
• Permite la obturación de la trayectoria de la luz (en poco tiempo para impedir la intrusion del sol).
• Permite el paso libre del haz durante la observación.
• Ejecuta transiciones predefinidas entre funciones.
• Bloquea la parte móvil durante el lanzamiento, y la libera después del lanzamiento.
• Ejecuta el control térmico del cuerpo negro.
• Todo ello, manteniendo la integridad estructural y la estabilidad.
